Page 256 - Microsoft Word - Дисертація_Винар_end
P. 256

256

                  впливають  зміни  її  кристалічної  будови,  що  зумовлено  новими  умовами

                  кристалізації в електроліті-суспензії.















                                                                                     б
                                                       а


                                                              100
                                                                           
                                                                           (111)                           Ni
                                                              80
                                                                                                           Ni B
                                                                                                            3
                                                             Intensity  40       (002)        (022)     (113)
                                                              60
                                                              20             (031)                         (222)
                                                                        (121)  (201)  (211)  (112)  (221)  (301)  
                                                                                   
                                                               0
                                                                   30    40    50    60    70    80    90    100
                                                                                      2 
                                                       в
                                                                                     г

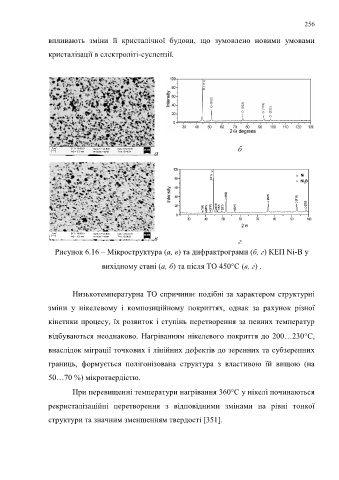

                    Рисунок 6.16 – Мікроструктура (а, в) та дифрактрограми (б, г) КЕП Ni-B у

                                     вихідному стані (а, б) та після ТО 450С (в, г) .



                          Низькотемпературна ТО спричиняє подібні за характером структурні

                  зміни  у  нікелевому  і  композиційному  покриттях,  однак  за  рахунок  різної

                  кінетики процесу, їх розвиток і ступінь перетворення за певних температур

                  відбуваються неоднаково. Нагріванням нікелевого покриття до 200…230С,

                  внаслідок міграції точкових і лінійних дефектів до зеренних та субзеренних

                  границь,  формується  полігонізована  структура  з  властивою  їй  вищою  (на

                  50…70 %) мікротвердістю.

                          При перевищенні температури нагрівання 360С у нікелі починаються

                  рекристалізаційні  перетворення  з  відповідними  змінами  на  рівні  тонкої

                  структури та значним зменшенням твердості [351].
   251   252   253   254   255   256   257   258   259   260   261
