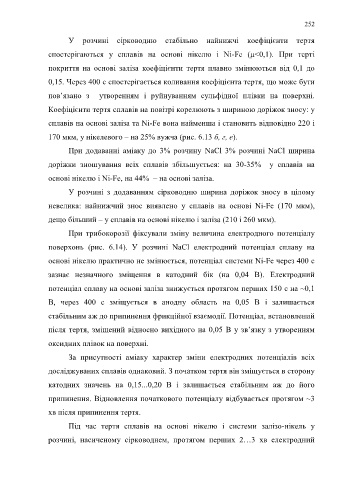

Page 252 - Microsoft Word - Дисертація_Винар_end
P. 252
252
У розчині сірководню стабільно найнижчі коефіцієнти тертя
спостерігаються у сплавів на основі нікелю і Ni-Fe (µ<0,1). При терті
покриття на основі заліза коефіцієнти тертя плавно змінюються від 0,1 до
0,15. Через 400 с спостерігається коливання коефіцієнта тертя, що може бути
пов’язано з утворенням і руйнуванням сульфідної плівки на поверхні.
Коефіцієнти тертя сплавів на повітрі корелюють з шириною доріжок зносу: у
сплавів на основі заліза та Ni-Fe вона найменша і становить відповідно 220 і
170 мкм, у нікелевого – на 25% вужча (рис. 6.13 б, г, е).
При додаванні аміаку до 3% розчину NaCl 3% розчині NaCl ширина
доріжки зношування всіх сплавів збільшується: на 30-35% у сплавів на
основі нікелю і Ni-Fe, на 44% – на основі заліза.
У розчині з додаванням сірководню ширина доріжок зносу в цілому
невелика: найнижчий знос виявлено у сплавів на основі Ni-Fe (170 мкм),
дещо більший – у сплавів на основі нікелю і заліза (210 і 260 мкм).
При трибокорозії фіксували зміну величина електродного потенціалу
поверхонь (рис. 6.14). У розчині NaCl електродний потенціал сплаву на
основі нікелю практично не змінюється, потенціал системи Ni-Fe через 400 с
зазнає незначного зміщення в катодний бік (на 0,04 В). Електродний
потенціал сплаву на основі заліза знижується протягом перших 150 с на ~0,1
В, через 400 с зміщується в анодну область на 0,05 В і залишається
стабільним аж до припинення фрикційної взаємодії. Потенціал, встановлений
після тертя, зміщений відносно вихідного на 0,05 В у зв’язку з утворенням
оксидних плівок на поверхні.
За присутності аміаку характер зміни електродних потенціалів всіх
досліджуваних сплавів однаковий. З початком тертя він зміщується в сторону
катодних значень на 0,15...0,20 В і залишається стабільним аж до його
припинення. Відновлення початкового потенціалу відбувається протягом ~3
хв після припинення тертя.
Під час тертя сплавів на основі нікелю і системи залізо-нікель у
розчині, насиченому сірководнем, протягом перших 2…3 хв електродний
