Page 249 - Microsoft Word - Дисертація_Винар_end

249

складової і її розмащування по фрикційній поверхні, що призводить до

зниження коефіцієнта тертя і зносу.

Показано, що коефіцієнти тертя сплаву на основі Ni - Fe стабільні і

низькі упродовж всього часу випробувань (~0,15). Доріжка тертя на ~40%

вужча, ніж у сплаву на основі заліза (рис. 6.10б). Мікроструктура поверхні

тертя практично не змінена. На поверхні тертя виявлено деяке

масоперенесення матеріалу пластичної фази (рис.6.10 д,е).

а

б

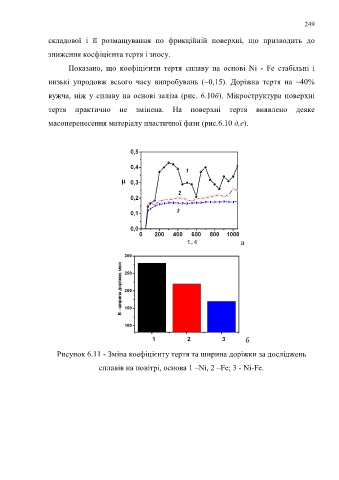

Рисунок 6.11 - Зміна коефіцієнту тертя та ширина доріжки за досліджень

сплавів на повітрі, основа 1 –Ni, 2 –Fе; 3 - Ni-Fe.
