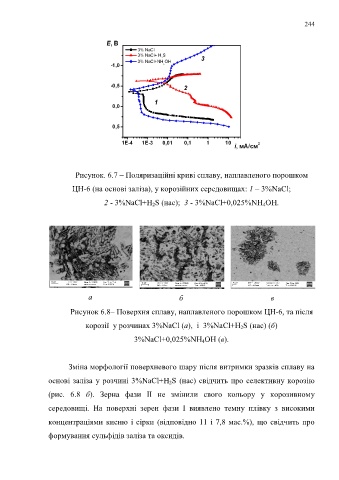

Page 244 - Microsoft Word - Дисертація_Винар_end
P. 244
244
Рисунок. 6.7 – Поляризаційні криві сплаву, наплавленого порошком
ЦН-6 (на основі заліза), у корозійних середовищах: 1 – 3%NaCl;
2 - 3%NaCl+H 2S (нас); 3 - 3%NaCl+0,025%NH 4ОН.
а б в
Рисунок 6.8– Поверхня сплаву, наплавленого порошком ЦН-6, та після
корозії у розчинах 3%NaCl (а), і 3%NaCl+H 2S (нас) (б)
3%NaCl+0,025%NH 4ОН (в).
Зміна морфології поверхневого шару після витримки зразків сплаву на
основі заліза у розчині 3%NaCl+H 2S (нас) свідчить про селективну корозію
(рис. 6.8 б). Зерна фази ІІ не змінили свого кольору у корозивному
середовищі. На поверхні зерен фази І виявлено темну плівку з високими
концентраціями кисню і сірки (відповідно 11 і 7,8 мас.%), що свідчить про
формування сульфідів заліза та оксидів.
