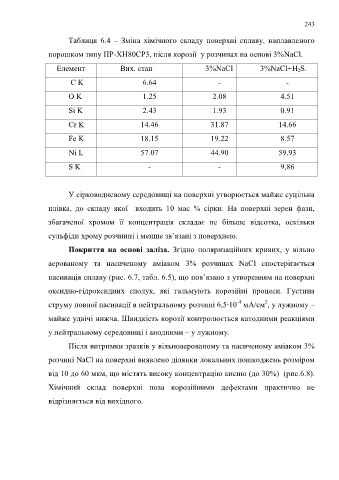

Page 243 - Microsoft Word - Дисертація_Винар_end

243

Таблиця 6.4 – Зміна хімічного складу поверхні сплаву, наплавленого

порошком типу ПР-ХН80СР3, після корозії у розчинах на основі 3%NaCl.

Елемент Вих. стан 3%NaCl 3%NaCl+Н 2S.

C K 6.64 - -

O K 1.25 2.08 4.51

Si K 2.43 1.93 0.91

Cr K 14.46 31.87 14.66

Fe K 18.15 19.22 8.57

Ni L 57.07 44.90 59.93

S K - - 9,86

У сірководневому середовищі на поверхні утворюється майже суцільна

плівка, до складу якої входить 10 мас % сірки. На поверхні зерен фази,

збагаченої хромом її концентрація складає не більше відсотка, оскільки

сульфіди хрому розчинні і менше зв’язані з поверхнею.

Покриття на основі заліза. Згідно поляризаційних кривих, у вільно

аерованому та насиченому аміаком 3% розчинах NaCl спостерігається

пасивація сплаву (рис. 6.7, табл. 6.5), що пов’язано з утворенням на поверхні

оксидно-гідроксидних сполук, які гальмують корозійні процеси. Густина

-4
2
струму повної пасивації в нейтральному розчині 6,5·10 мА/см , у лужному –
майже удвічі нижча. Швидкість корозії контролюється катодними реакціями

у нейтральному середовищі і анодними – у лужному.

Після витримки зразків у вільноаерованому та насиченому аміаком 3%

розчині NaCl на поверхні виявлено ділянки локальних пошкоджень розміром

від 10 до 60 мкм, що містять високу концентрацію кисню (до 30%) (рис.6.8).

Хімічний склад поверхні поза корозійними дефектами практично не

відрізняється від вихідного.
