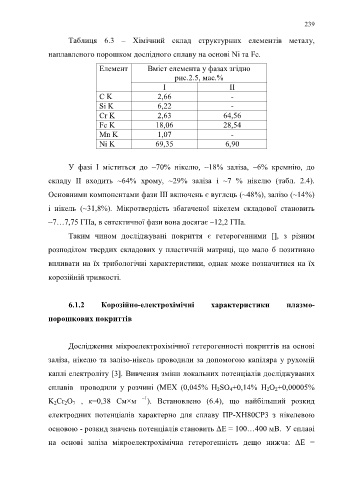

Page 239 - Microsoft Word - Дисертація_Винар_end

239

Таблиця 6.3 – Хімічний склад структурних елементів металу,

наплавленого порошком дослідного сплаву на основі Ni та Fe.

Елемент Вміст елемента у фазах згідно
рис.2.5, мас.%
І ІІ
C K 2,66 -

Si K 6,22 -
Cr K 2,63 64,56
Fe K 18,06 28,54
Mn K 1,07 -
Ni K 69,35 6,90

У фазі І міститься до ~70% нікелю, ~18% заліза, ~6% кремнію, до

складу ІІ входить ~64% хрому, ~29% заліза і ~7 % нікелю (табл. 2.4).

Основними компонентами фази ІІІ включень є вуглець (~48%), залізо (~14%)

і нікель (~31,8%). Мікротвердість збагаченої нікелем складової становить

~7…7,75 ГПa, в евтектичної фази вона досягає ~12,2 ГПa.

Таким чином досліджувані покриття є гетерогенними [], з різним

розподілом твердих складових у пластичній матриці, що мало б позитивно

впливати на їх трибологічні характеристики, однак може позначитися на їх

корозійній тривкості.

6.1.2 Корозійно-електрохімічні характеристики плазмо-

порошкових покриттів

Дослідження мікроелектрохімічної гетерогенності покриттів на основі

заліза, нікелю та залізо-нікель проводили за допомогою капіляра у рухомій

каплі електроліту [3]. Вивчення зміни локальних потенціалів досліджуваних

сплавів проводили у розчині (МЕХ (0,045% H 2SO 4+0,14% H 2O 2+0,00005%

K 2Cr 2O 7 , к=0,38 См×м –1 ). Встановлено (6.4), що найбільший розкид

електродних потенціалів характерно для сплаву ПР-ХН80СР3 з нікелевою

основою - розкид значень потенціалів становить ΔЕ = 100…400 мВ. У сплаві

на основі заліза мікроелектрохімічна гетерогенність дещо нижча: ΔЕ =
