Page 241 - Microsoft Word - Дисертація_Винар_end

241

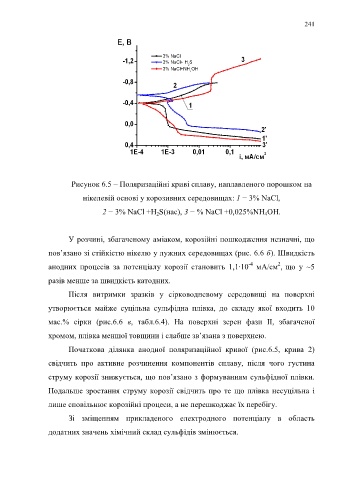

Рисунок 6.5 – Поляризаційні криві сплаву, наплавленого порошком на

нікелевій основі у корозивних середовищах: 1 − 3% NaCl,

2 − 3% NaCl +Н 2S(нас), 3 − % NaCl +0,025%NН 4ОН.

У розчині, збагаченому аміаком, корозійні пошкодження незначні, що

пов’язано зі стійкістю нікелю у лужних середовищах (рис. 6.6 б). Швидкість

-4
2
анодних процесів за потенціалу корозії становить 1,1·10 мА/см , що у ~5
разів менше за швидкість катодних.

Після витримки зразків у сірководневому середовищі на поверхні

утворюється майже суцільна сульфідна плівка, до складу якої входить 10

мас.% сірки (рис.6.6 в, табл.6.4). На поверхні зерен фази ІІ, збагаченої

хромом, плівка меншої товщини і слабше зв’язана з поверхнею.

Початкова ділянка анодної поляризаційної кривої (рис.6.5, крива 2)

свідчить про активне розчинення компонентів сплаву, після чого густина

струму корозії знижується, що пов’язано з формуванням сульфідної плівки.

Подальше зростання струму корозії свідчить про те що плівка несуцільна і

лише сповільнює корозійні процеси, а не перешкоджає їх перебігу.

Зі зміщенням прикладеного електродного потенціалу в область

додатних значень хімічний склад сульфідів змінюється.
