Page 246 - Microsoft Word - Дисертація_Винар_end

246

а б в

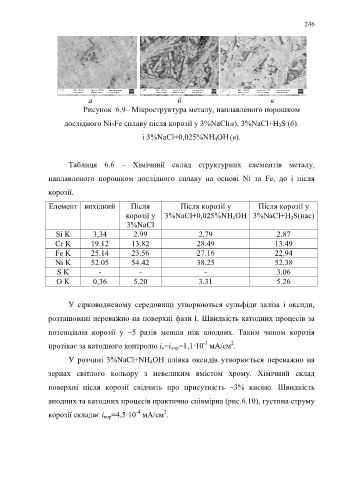

Рисунок 6.9– Мікроструктура металу, наплавленого порошком

дослідного Ni-Fe сплаву після корозії у 3%NaCl(а), 3%NaCl+H 2S (б).

і 3%NaCl+0,025%NH 4ОН (в).

Таблиця 6.6 – Хімічний склад структурних елементів металу,
наплавленого порошком дослідного сплаву на основі Ni та Fe, до і після

корозії.

Елемент вихідний Після Після корозії у Після корозії у
корозії у 3%NaCl+0,025%NH 4ОН 3%NaCl+H 2S(нас)
3%NaCl
Si K 3,34 2.99 2.79 2.87
Cr K 19.12 13.82 28.49 13.49
Fe K 25.14 23.56 27.16 22.94
Ni K 52.05 54.42 38.25 52.38
S K - - - 3.06
O K 0,36 5.20 3.31 5.26

У сірководневому середовищі утворюються сульфіди заліза і оксиди,

розташовані переважно на поверхні фази І. Швидкість катодних процесів за

потенціалів корозії у ~5 разів менша ніж анодних. Таким чином корозія

-3
2
протікає за катодного контролю і к=і кор=1,1·10 мА/см .
У розчині 3%NaCl+NH 4ОН плівка оксидів утворюється переважно на

зернах світлого кольору з невеликим вмістом хрому. Хімічний склад

поверхні після корозії свідчить про присутність ~3% кисню. Швидкість

анодних та катодних процесів практично співмірна (рис.6.10), густина струму

-4
2
корозії складає і кор=4,5·10 мА/см .
