Page 247 - Microsoft Word - Дисертація_Винар_end

247

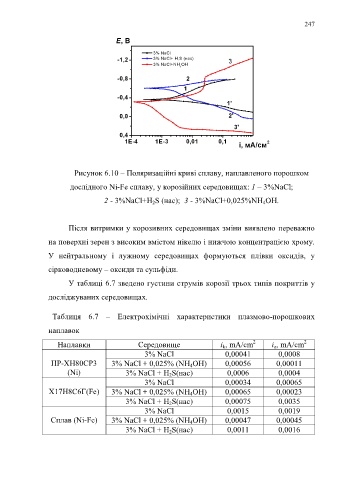

Рисунок 6.10 – Поляризаційні криві сплаву, наплавленого порошком

дослідного Ni-Fe сплаву, у корозійних середовищах: 1 – 3%NaCl;

2 - 3%NaCl+H 2S (нас); 3 - 3%NaCl+0,025%NH 4ОН.

Після витримки у корозивних середовищах зміни виявлено переважно

на поверхні зерен з високим вмістом нікелю і нижчою концентрацією хрому.

У нейтральному і лужному середовищах формуються плівки оксидів, у

сірководневому – оксиди та сульфіди.

У таблиці 6.7 зведено густини струмів корозії трьох типів покриттів у
досліджуваних середовищах.

Таблиця 6.7 – Електрохімічні характеристики плазмово-порошкових

наплавок
2
2
Наплавки Середовище і k, mA/сm і a, mA/сm
3% NaCl 0,00041 0,0008
ПР-ХН80СР3 3% NaCl + 0,025% (NH 4OH) 0,00056 0,00011
(Ni) 3% NaCl + H 2S(нас) 0,0006 0,0004
3% NaCl 0,00034 0,00065
Х17Н8С6Г(Fe) 3% NaCl + 0,025% (NH 4OH) 0,00065 0,00023
3% NaCl + H 2S(нас) 0,00075 0,0035
3% NaCl 0,0015 0,0019

Сплав (Ni-Fe) 3% NaCl + 0,025% (NH 4OH) 0,00047 0,00045
3% NaCl + H 2S(нас) 0,0011 0,0016
