Page 242 - Microsoft Word - Дисертація_Винар_end

242

Поверхня металу, наплавленого порошком типу ПР-ХН80СР3 на основі

нікелю після витримки у розчинах 3% NaCl, 3% NaCl +0,025%NН 4ОН і 3%

NaCl +Н 2S наведена на рис. 6.6.

а б в

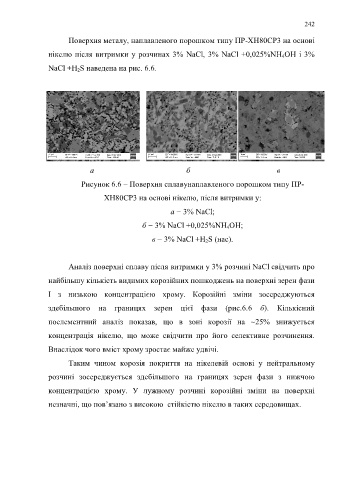

Рисунок 6.6 – Поверхня сплавунаплавленого порошком типу ПР-

ХН80СР3 на основі нікелю, після витримки у:

а − 3% NaCl;

б − 3% NaCl +0,025%NН 4ОН;

в − 3% NaCl +Н 2S (нас).

Аналіз поверхні сплаву після витримки у 3% розчині NaCl свідчить про

найбільшу кількість видимих корозійних пошкоджень на поверхні зерен фази

І з низькою концентрацією хрому. Корозійні зміни зосереджуються

здебільшого на границях зерен цієї фази (рис.6.6 б). Кількісний

поелементний аналіз показав, що в зоні корозії на ~25% знижується

концентрація нікелю, що може свідчити про його селективне розчинення.

Внаслідок чого вміст хрому зростає майже удвічі.

Таким чином корозія покриття на нікелевій основі у нейтральному

розчині зосереджується здебільшого на границях зерен фази з нижчою

концентрацією хрому. У лужному розчині корозійні зміни на поверхні

незначні, що пов’язано з високою стійкістю нікелю в таких середовищах.
