Page 238 - Microsoft Word - Дисертація_Винар_end

238

зоні подряпини містить численні тріщини. Твердість, крихкість та високий

вміст вуглецю у цій фазі вказує на присутність карбідів.

Таблиця 6.2 – Хімічний склад структурних елементів металу типу сталі

Х17Н8С6Г.

Елемент Вміст елемента у фазах згідно

рис.2.45, мас.%
І ІІ
C K 3,58 13,70
Si K 3,73 2,85
Cr K 12,51 20,29
Fe K 45,17 38,50
Mn K 0,88 1,04
Ni K 34,12 23,62

Мікроструктура наплавленого покриття на основі заліза (табл. 2.3)

складається з двох основних фаз і карбідних включень (рис. 6.3). Аналіз

мікроструктури подряпини від індентора показав, що фаза, збагачена

нікелем, пластичніша, ніж хромовмісна. Ширина подряпини на ній удвічі

більша, ніж на поверхні темнішої складової через пластичне витіснення

матеріалу. В зоні подряпини зміни структури евтектичної фази не виявили.

IIІ II
I II

I

а б

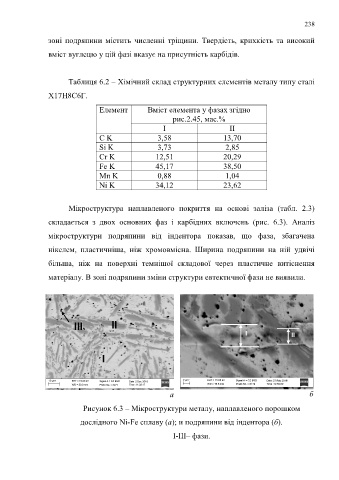

Рисунок 6.3 – Мікроструктури металу, наплавленого порошком

дослідного Ni-Fe сплаву (а); и подряпини від індентора (б).

I-IІІ– фази.
