Page 237 - Microsoft Word - Дисертація_Винар_end

237

Таблиця 6.1 – Хімічний склад структурних елементів металу,

наплавленого порошком типу ПР-ХН80СР3.

Елемент Вміст елемента у фазах згідно рис.2, mass.%
І ІІ ІІІ
Si K 0,42 – –

B K – 0,00 20,14
C K 2,53 7,52 –
Cr K 4,78 67,33 77,00
Fe K 25,85 18,06 2,86
Ni K 66,42 7,09 –

Мікроструктура наплавленого металу з порошку типу аустенітної сталі

Х17Н8С6Г (див. табл. 2.3) складається з трьох фаз (рис. 6.2).

II IIІ
ІІ І
I

а б

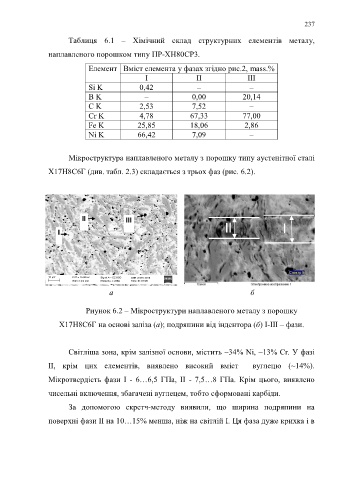

Риунок 6.2 – Мікроструктури наплавленого металу з порошку
Х17Н8С6Г на основі заліза (а); подряпини від індентора (б) I-IIІ – фази.

Світліша зона, крім залізної основи, містить ~34% Ni, ~13% Cr. У фазі

ІІ, крім цих елементів, виявлено високий вміст вуглецю (~14%).

Мікротвердість фази І - 6…6,5 ГПа, ІІ - 7,5…8 ГПа. Крім цього, виявлено

чисельні включення, збагачені вуглецем, тобто сформовані карбіди.

За допомогою скретч-методу виявили, що ширина подряпини на

поверхні фази ІІ на 10…15% менша, ніж на світлій І. Ця фаза дуже крихка і в
