Page 233 - Microsoft Word - Дисертація_Винар_end

233

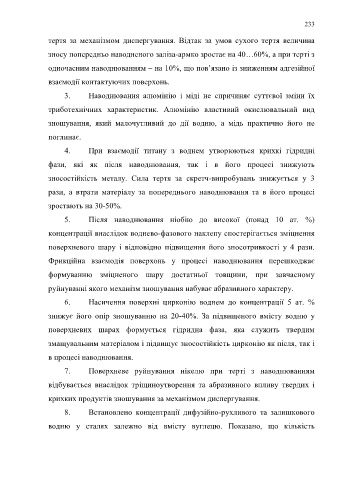

тертя за механізмом диспергування. Відтак за умов сухого тертя величина

зносу попередньо наводненого заліза-армко зростає на 40…60%, а при терті з

одночасним наводнюванням – на 10%, що пов’язано із зниженням адгезійної

взаємодії контактуючих поверхонь.

3. Наводнювання алюмінію і міді не спричиняє суттєвої зміни їх

триботехнічних характеристик. Алюмінію властивий окислювальний вид

зношування, який малочутливий до дії водню, а мідь практично його не

поглинає.

4. При взаємодії титану з воднем утворюються крихкі гідридні

фази, які як після наводнювання, так і в його процесі знижують

зносостійкість металу. Сила тертя за скретч-випробувань знижується у 3

рази, а втрати матеріалу за попереднього наводнювання та в його процесі

зростають на 30-50%.

5. Після наводнювання ніобію до високої (понад 10 ат. %)

концентрації внаслідок воднево-фазового наклепу спостерігається зміцнення

поверхневого шару і відповідно підвищення його зносотривкості у 4 рази.
Фрикційна взаємодія поверхонь у процесі наводнювання перешкоджає

формуванню зміцненого шару достатньої товщини, при завчасному

руйнуванні якого механізм зношування набуває абразивного характеру.

6. Насичення поверхні цирконію воднем до концентрації 5 ат. %

знижує його опір зношуванню на 20-40%. За підвищеного вмісту водню у

поверхневих шарах формується гідридна фаза, яка служить твердим

змащувальним матеріалом і підвищує зносостійкість цирконію як після, так і

в процесі наводнювання.

7. Поверхневе руйнування нікелю при терті з наводнюванням

відбувається внаслідок тріщиноутворення та абразивного впливу твердих і

крихких продуктів зношування за механізмом диспергування.

8. Встановлено концентрації дифузійно-рухливого та залишкового

водню у сталях залежно від вмісту вуглецю. Показано, що кількість
