229

а б

в г

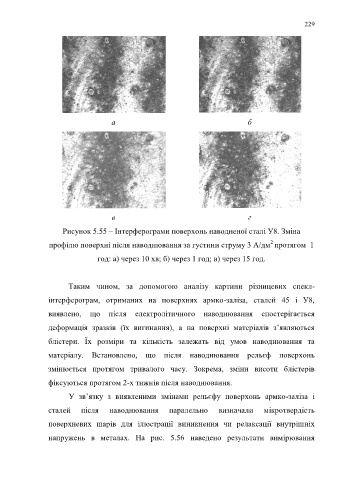

Рисунок 5.55 – Інтерферограми поверхонь наводненої сталі У8. Зміна

2
профілю поверхні після наводнювання за густини струму 3 А/дм протягом 1
год: а) через 10 хв; б) через 1 год; в) через 15 год.

Таким чином, за допомогою аналізу картини різницевих спекл-

інтерферограм, отриманих на поверхнях армко-заліза, сталей 45 і У8,

виявлено, що після електролітичного наводнювання спостерігається

деформація зразків (їх вигинання), а на поверхні матеріалів з’являються

блістери. Їх розміри та кількість залежать від умов наводнювання та

матеріалу. Встановлено, що після наводнювання рельєф поверхонь

змінюється протягом тривалого часу. Зокрема, зміни висоти блістерів

фіксуються протягом 2-х тижнів після наводнювання.

У зв’язку з виявленими змінами рельєфу поверхонь армко-заліза і

сталей після наводнювання паралельно визначали мікротвердість

поверхневих шарів для ілюстрації виникнення чи релаксації внутрішніх

напружень в металах. На рис. 5.56 наведено результати вимірювання
