227

а б

в г

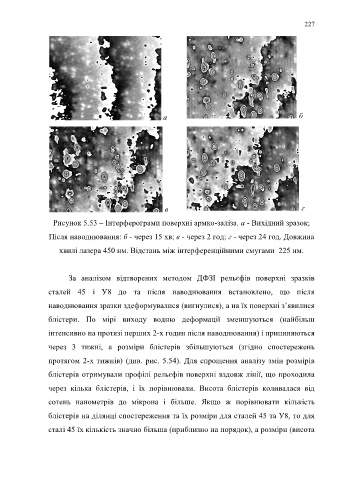

Рисунок 5.53 – Інтерферограми поверхні армко-заліза. а - Вихідний зразок;

Після наводнювання: б - через 15 хв; в - через 2 год; г - через 24 год. Довжина

хвилі лазера 450 нм. Відстань між інтерференційними смугами 225 нм.

За аналізом відтворених методом ДФЗІ рельєфів поверхні зразків

сталей 45 і У8 до та після наводнювання встановлено, що після

наводнювання зразки здеформувалися (вигнулися), а на їх поверхні з’явилися

блістери. По мірі виходу водню деформації зменшуються (найбільш

інтенсивно на протязі перших 2-х годин після наводнювання) і припиняються

через 3 тижні, а розміри блістерів збільшуються (згідно спостережень

протягом 2-х тижнів) (див. рис. 5.54). Для спрощення аналізу змін розмірів

блістерів отримували профілі рельєфів поверхні вздовж лінії, що проходила

через кілька блістерів, і їх порівнювали. Висота блістерів коливалася від

сотень нанометрів до мікрона і більше. Якщо ж порівнювати кількість
блістерів на ділянці спостереження та їх розміри для сталей 45 та У8, то для

сталі 45 їх кількість значно більша (приблизно на порядок), а розміри (висота
