Page 236 - Microsoft Word - Дисертація_Винар_end

236

фаза сірого кольору ІІ, ймовірно, містить твердий розчин Fe і Ni у хромі та

карбіди Cr 3C 2. Її мікротвердість змінюється від 7 до 8,5 ГПа. У фазі темно-

сірого кольору ІІІ з мікротвердістю ~15 ГПа виявлено високий вміст бору.

Рентгенофазовим аналізом підтверджено присутність у сплаві сполук типу

FeCrВ. У мікроструктурі наплавленого шару також виявлено численні дрібні

(1…2 мкм) карбобориди з концентрацією вуглецю понад 50% та вмістом

бору.

Застосування скретч випробувань, дало можливість оцінити опір

руйнуванню покриття за дії абразиву. Визначено, що ширина подряпини на

поверхні збагаченої нікелем матриці І утричі більша, ніж на включеннях з

високим вмістом хрому ІІ. Зафіксували пластичне деформування

нікелевмісної фази і крихке руйнування збагаченої хромом.

а

б

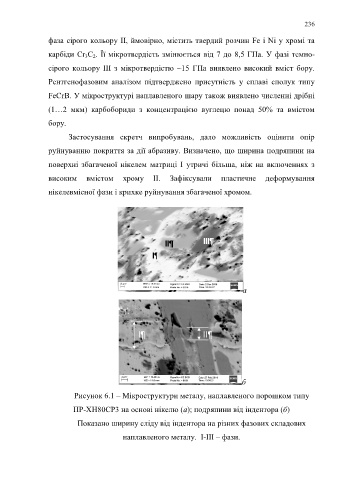

Рисунок 6.1 – Мікроструктури металу, наплавленого порошком типу

ПР-ХН80СР3 на основі нікелю (а); подряпини від індентора (б)

Показано ширину сліду від індентора на різних фазових складових

наплавленого металу. I-III – фази.
