Page 240 - Microsoft Word - Дисертація_Винар_end
P. 240
240
50…125 мВ. У залізо-нікелевої наплавки розкид електродних потенціалів, як
правило, не перевищує 60…125 мВ, проте в окремих ділянках досягає 265
мВ.
а б

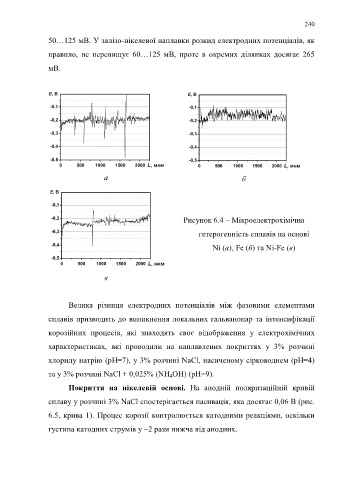

Рисунок 6.4 – Мікроелектрохімічна
гетерогенність сплавів на основі
Ni (a), Fe (б) та Ni-Fe (в)
в
Велика різниця електродних потенціалів між фазовими елементами
сплавів призводить до виникнення локальних гальванопар та інтенсифікації
корозійних процесів, які знаходять своє відображення у електрохімічних
характеристиках, які проводили на наплавлених покриттях у 3% розчині
хлориду натрію (рН=7), у 3% розчині NaCl, насиченому сірководнем (рН=4)
та у 3% розчині NaCl + 0,025% (NH 4OH) (рН=9).
Покриття на нікелевій основі. На анодній поляризаційній кривій
сплаву у розчині 3% NaCl спостерігається пасивація, яка досягає 0,06 В (рис.
6.5, крива 1). Процес корозії контролюється катодними реакціями, оскільки
густина катодних струмів у ~2 рази нижча від анодних.
