Page 251 - Microsoft Word - Дисертація_Винар_end

251

 3%NaCl
В, мкм
3% NaCl =0,13
0,4
2
200 =0,21
0,3

0,2 1 150 =0,1
0

0,1
3
100
0,0
0 200 400 600 800 1000 1 2 3
 , c
а г

3%NaCl+NH OH
4
=0,35
300
=0,41
B, ширина доріжки 200 0 =0,31
250

150

100
1 2 3
б
д

250
3%NaCl+H2S
=0,16
B, ширина доріжки 150 =0,09
=0,1
200

100

в 1 2 3

е

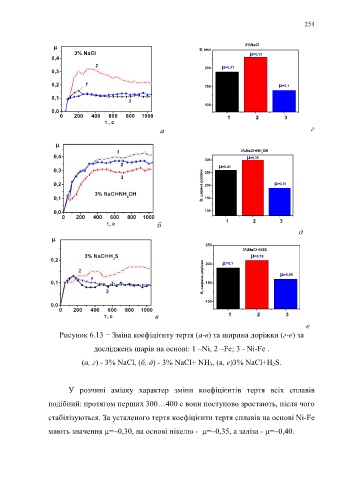

Рисунок 6.13 − Зміна коефіцієнту тертя (а-в) та ширина доріжки (г-е) за

досліджень шарів на основі: 1 –Ni, 2 –Fе; 3 - Ni-Fe .

(а, г) - 3% NaCl, (б, д) - 3% NaCl+ NH 3, (в, е)3% NaCl+H 2S.

У розчині аміаку характер зміни коефіцієнтів тертя всіх сплавів

подібний: протягом перших 300…400 с вони поступово зростають, після чого

стабілізуються. За усталеного тертя коефіцієнти тертя сплавів на основі Ni-Fe

мають значення µ=~0,30, на основі нікелю - µ=~0,35, а заліза - µ=~0,40.
