Page 253 - Microsoft Word - Дисертація_Винар_end

253

потенціал відхиляється бік катодних значень на 0,05 В, після чого

повертається до вихідного стану і залишається стабільним протягом всього

часу фрикційної взаємодії.

Використання методики вимірювання електродного потенціалу (рис.

6.14), дали можливість стверджувати, що найбільша різниця між

потенціалами корозії, трибокорозії та пасивації для усіх наплавлених шарів

характерна для середовища 3%-го NaCl+NH 4ОН. Це свідчить про утворення

найбільш щільних плівок на поверхні зони контактування, які під час тертя

руйнуються та інтенсивно відновлюються, і впливають на величину

осциляцій трибопотенціалу.

а

б

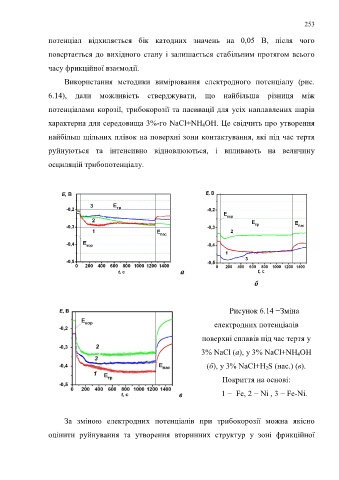

Рисунок 6.14 −Зміна
електродних потенціалів

поверхні сплавів під час тертя у

3% NaCl (а), у 3% NaCl+NH 4ОН

(б), у 3% NaCl+H 2S (нас.) (в).

Покриття на основі:

в 1 − Fe, 2 − Ni , 3 − Fe-Ni.

За зміною електродних потенціалів при трибокорозії можна якісно

оцінити руйнування та утворення вторинних структур у зоні фрикційної
