258

У покритті Ni-P після осадження на поверхню сталі 17Г1С1 та сплав

Д16Т за режимами (див.розділ 2) вміст фосфору складає близько 11 масових

відсотків (рис. 6.16а). Покриття у вихідному стані має аморфну структуру і

складається з твердого розчину фосфору у гранецентрованій кубічній та

гексагональній формах гратки нікелю, твердість його не висока 4420 МПа.

Елемент Масовий% Атомний% б

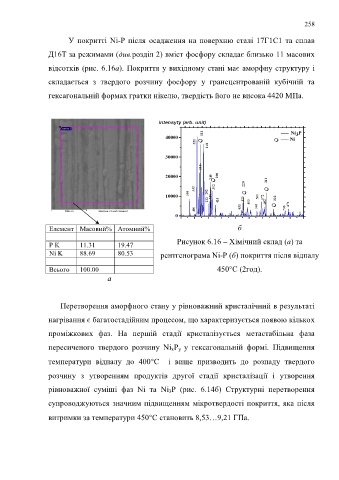

P K 11.31 19.47 Рисунок 6.16 – Хімічний склад (а) та
Ni K 88.69 80.53 рентгенограма Ni-P (б) покриття після відпалу

Всього 100.00 450°С (2год).
а

Перетворення аморфного стану у рівноважний кристалічний в результаті

нагрівання є багатостадійним процесом, що характеризується появою кількох
проміжкових фаз. На першій стадії кристалізується метастабільна фаза

пересиченого твердого розчину Ni xP y у гексагональній формі. Підвищення

температури відпалу до 400С і вище призводить до розпаду твердого

розчину з утворенням продуктів другої стадії кристалізації і утворення

рівноважної суміші фаз Ni та Ni 3Р (рис. 6.14б) Структурні перетворення

супроводжуються значним підвищенням мікротвердості покриття, яка після

витримки за температури 450С становить 8,53…9,21 ГПа.
