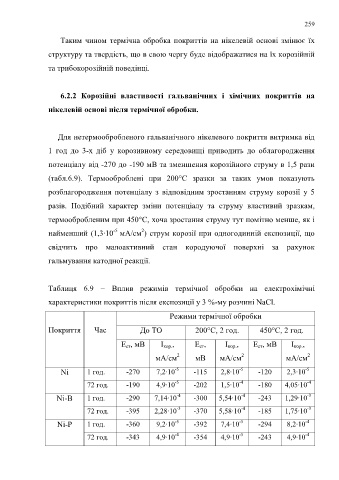

Page 259 - Microsoft Word - Дисертація_Винар_end

259

Таким чином термічна обробка покриттів на нікелевій основі змінює їх

структуру та твердість, що в свою чергу буде відображатися на їх корозійній

та трибокорозійній поведінці.

6.2.2 Корозійні властивості гальванічних і хімічних покриттів на

нікелевій основі після термічної обробки.

Для нетермообробленого гальванічного нікелевого покриття витримка від

1 год до 3-х діб у корозивному середовищі приводить до облагородження

потенціалу від -270 до -190 мВ та зменшення корозійного струму в 1,5 рази

(табл.6.9). Термооброблені при 200°С зразки за таких умов показують

розблагородження потенціалу з відповідним зростанням струму корозії у 5

разів. Подібний характер зміни потенціалу та струму властивий зразкам,

термообробленим при 450°С, хоча зростання струму тут помітно менше, як і
2
-5
найменший (1,3·10 мА/см ) струм корозії при одногодинній експозиції, що
свідчить про малоактивний стан кородуючої поверхні за рахунок
гальмування катодної реакції.

Таблиця 6.9 − Вплив режимів термічної обробки на електрохімічні

характеристики покриттів після експозиції у 3 %-му розчині NaCl.

Режими термічної обробки

Покриття Час До ТО 200°С, 2 год. 450°С, 2 год.

Е ст, мВ І кор., Е ст, І кор., Е ст, мВ І кор.,

2
2
мА/см 2 мВ мА/см мА/см
-5
-5
-5
Ni 1 год. -270 7,2·10 -115 2,8·10 -120 2,3·10
-4
-4
-5
72 год. -190 4,9·10 -202 1,5·10 -180 4,05·10
-4
-4
-3
Ni-B 1 год. -290 7,14·10 -300 5,54·10 -243 1,29·10
-3
-4
-3
72 год. -395 2,28·10 -370 5,58·10 -185 1,75·10
-4
-5
-5
Ni-Р 1 год. -360 9,2·10 -392 7,4·10 -294 8,2·10
-5
-4
-4
72 год. -343 4,9·10 -354 4,9·10 -243 4,9·10
