Page 261 - Microsoft Word - Дисертація_Винар_end

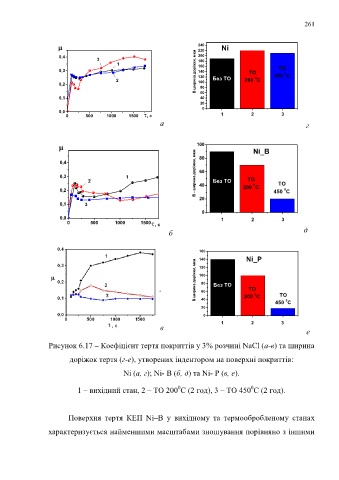

261

240
 220 Ni
B ширина доріжки, мкм 140 ТО 0
0,4 200
3 180
1 160
0,3 ТО
0
2 120 Без ТО 200 С 450 С
0,2 80
100
40
0,1 60
20
0
0,0
0 500 1000 1500  , c 1 2 3

а г

 100 Ni_B
B - ширина доріжки, мкм 60
0,4 80

0,3 1
2 Без ТО ТО
0
40 200 С ТО
0
0,2 450 С
20
0,1 3
0
0,0 1 2 3
0 500 1000 1500  , c
д
б

160 Ni_P
140
B ширина доріжки, мкм 120 Без ТО ТО

100
80
60
0
ТО
200 С
40
0
450 С
20
0
1 2 3
в
е
Рисунок 6.17 – Коефіцієнт тертя покриттів у 3% розчині NaCl (а-в) та ширина
доріжок тертя (г-е), утворених індентором на поверхні покриттів:

Ni (а, г); Ni- B (б, д) та Ni- P (в, е).

0
0
1 – вихідний стан, 2 – ТО 200 С (2 год), 3 – ТО 450 С (2 год).

Поверхня тертя КЕП Ni–B у вихідному та термообробленому станах

характеризується найменшими масштабами зношування порівняно з іншими
