Page 266 - Microsoft Word - Дисертація_Винар_end

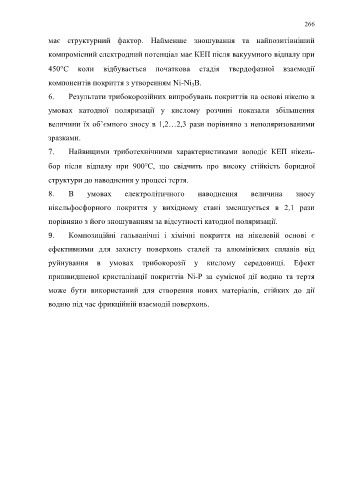

266

має структурний фактор. Найменше зношування та найпозитівніший

компромісний електродний потенціал має КЕП після вакуумного відпалу при

450С коли відбувається початкова стадія твердофазної взаємодії

компонентів покриття з утворенням Ni-Ni 3B.
6. Результати трибокорозійних випробувань покриттів на основі нікелю в

умовах катодної поляризації у кислому розчині показали збільшення
величини їх об’ємного зносу в 1,2…2,3 рази порівняно з неполяризованими

зразками.
7. Найвищими триботехнічними характеристиками володіє КЕП нікель-

бор після відпалу при 900С, що свідчить про високу стійкість боридної

структури до наводнення у процесі тертя.

8. В умовах електролітичного наводнення величина зносу

нікельфосфорного покриття у вихідному стані зменшується в 2,1 рази

порівняно з його зношуванням за відсутності катодної поляризації.

9. Композиційні гальванічні і хімічні покриття на нікелевій основі є

ефективними для захисту поверхонь сталей та алюмінієвих сплавів від

руйнування в умовах трибокорозії у кислому середовищі. Ефект

пришвидшеної кристалізації покриттів Ni-P за сумісної дії водню та тертя

може бути використаний для створення нових матеріалів, стійких до дії

водню під час фрикційній взаємодії поверхонь.
