Page 271 - Microsoft Word - Дисертація_Винар_end

271

За анодними кривими можна судити за активне розчинення матеріалу,

як у вихідному стані, так і за модифікування. Введення графіту приводить до

зростання величини анодних струмів в усіх випадках. Для анодних кривих у

0,5% розчин H 2SO 4 в діапазоні потенціалів 0,250-0,750В, на відміну від двох

інших, характерне зниження швидкості анодних процесів, що пов’язано із

пасивацією нікелевої матриці.

Як показали металографічні дослідження (рис. 7.3 а, г) при протіканні

поляризації до 1,000 В, для матеріалу у вихідному стані характерне повне

розчинення нікелевої зв’язки по всій поверхні, де залишилися тільки

частинки карбіду вольфраму, які при механічному контакті знімаються [356].

а
б в

г д е

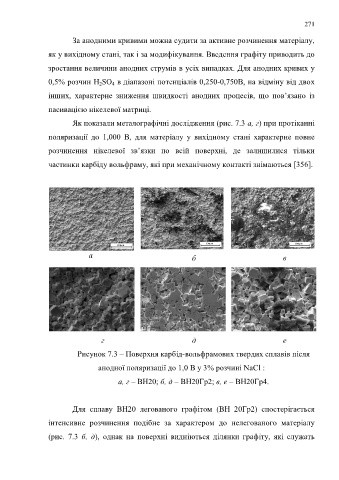

Рисунок 7.3 – Поверхня карбід-вольфрамових твердих сплавів після

анодної поляризації до 1,0 В у 3% розчині NaCl :

а, г – ВН20; б, д – ВН20Гр2; в, е – ВН20Гр4.

Для сплаву ВН20 легованого графітом (ВН 20Гр2) спостерігається

інтенсивне розчинення подібне за характером до нелегованого матеріалу

(рис. 7.3 б, д), однак на поверхні видніються ділянки графіту, які служать
