Page 269 - Microsoft Word - Дисертація_Винар_end

269

2
-3
-3
2
-3
з 3,210 до 1,710 мA/см , а за його концентрації 4% – до 2,610 мA/см .
Подібна тенденція зміни електрохімічних характеристик внаслідок
модифікування графітом сплаву ВН20 спостерігається і для 0,5 % розчину

H 2SO 4 та – 3%-ого розчину NaCl. А саме в результаті введення графіту у
сплав відбувається облагородження електродного потенціалу та зростання

густини струму корозії, практично на порядок, для сплаву ВН20Гр4 у
порівнянні із вихідним станом в усіх досліджуваних середовищах (табл. 7.1).

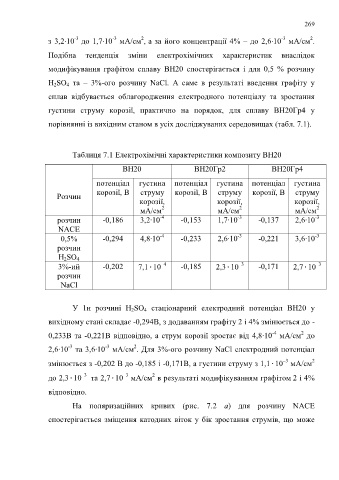

Таблиця 7.1 Електрохімічні характеристики композиту ВН20

ВН20 ВН20Гр2 ВН20Гр4

потенціал густина потенціал густина потенціал густина

корозії, В струму корозії, В струму корозії, В струму
Розчин
корозії, корозії, корозії,
2
2
2
мА/см мА/см мА/см
-4
-3
-3
розчин -0,186 3,2·10 -0,153 1,7·10 -0,137 2,6·10
NACE
-4
-3
-3
0,5% -0,294 4,8·10 -0,233 2,6·10 -0,221 3,6·10
розчин
H 2SO 4
–3
–4
–3
3%-ий -0,202 7,1·10 -0,185 2,3·10 -0,171 2,7·10
розчин
NaCl

У 1н розчині H 2SO 4 стаціонарний електродний потенціал ВН20 у

вихідному стані складає -0,294В, з додаванням графіту 2 і 4% змінюється до -
-4
2
0,233В та -0,221В відповідно, а струм корозії зростає від 4,8·10 мА/см до
2
-3
-3
2,6·10 та 3,6·10 мА/см . Для 3%-ого розчину NaCl електродний потенціал
2
–3
змінюється з -0,202 В до -0,185 і -0,171В, а густини струму з 1,1·10 мА/см
–3 –3 2
до 2,3·10 та 2,7·10 мА/см в результаті модифікуванням графітом 2 і 4%
відповідно.

На поляризаційних кривих (рис. 7.2 а) для розчину NACE

спостерігається зміщення катодних віток у бік зростання струмів, що може
