Page 275 - Microsoft Word - Дисертація_Винар_end

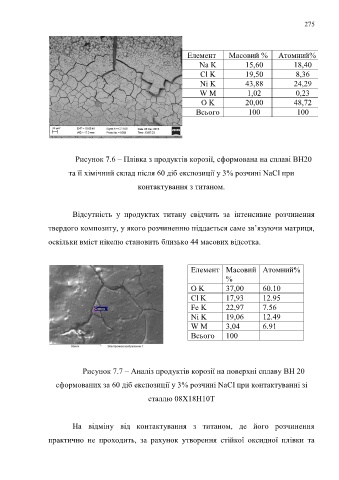

P. 275
275
Елемент Масовий % Атомний%
Na K 15,60 18,40
Cl K 19,50 8,36
Ni K 43,88 24,29
W M 1,02 0,23
O K 20,00 48,72
Всього 100 100
Рисунок 7.6 – Плівка з продуктів корозії, сформована на сплаві ВН20
та її хімічний склад після 60 діб експозиції у 3% розчині NaCl при
контактування з титаном.
Відсутність у продуктах титану свідчить за інтенсивне розчинення
твердого композиту, у якого розчиненню піддається саме зв’язуючи матриця,
оскільки вміст нікелю становить близько 44 масових відсотка.
Елемент Масовий Атомний%
%
O K 37,00 60.10
Cl K 17,93 12.95
Fe K 22,97 7.56
Ni K 19,06 12.49
W M 3,04 6.91
Всього 100
Рисунок 7.7 – Аналіз продуктів корозії на поверхні сплаву ВН 20
сформованих за 60 діб експозиції у 3% розчині NaCl при контактуванні зі
сталлю 08Х18Н10Т
На відміну від контактування з титаном, де його розчинення
практично не проходить, за рахунок утворення стійкої оксидної плівки та
