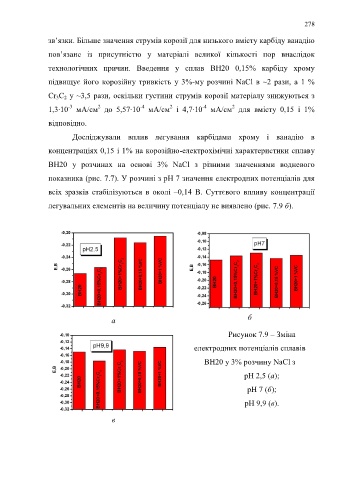

Page 278 - Microsoft Word - Дисертація_Винар_end
P. 278
278
зв’язки. Більше значення струмів корозії для низького вмісту карбіду ванадію
пов’язане із присутністю у матеріалі великої кількості пор внаслідок
технологічних причин. Введення у сплав ВН20 0,15% карбіду хрому
підвищує його корозійну тривкість у 3%-му розчині NaCl в ~2 рази, а 1 %
Cr 3C 2 у ~3,5 рази, оскільки густини струмів корозії матеріалу знижуються з
2
-4
-4
-3
2
2
1,3·10 мА/см до 5,57·10 мА/см і 4,7·10 мА/см для вмісту 0,15 і 1%
відповідно.
Досліджували вплив легування карбідами хрому і ванадію в
концентраціях 0,15 і 1% на корозійно-електрохімічні характеристики сплаву
ВН20 у розчинах на основі 3% NaCl з різними значеннями водневого
показника (рис. 7.7). У розчині з рН 7 значення електродних потенціалів для
всіх зразків стабілізуються в околі –0,14 В. Суттєвого впливу концентрації
легувальних елементів на величину потенціалу не виявлено (рис. 7.9 б).
б
а
Рисунок 7.9 – Зміна
електродних потенціалів сплавів
ВН20 у 3% розчину NaCl з
рН 2,5 (а);
pH 7 (б);
pH 9,9 (в).
в
