Page 281 - Microsoft Word - Дисертація_Винар_end

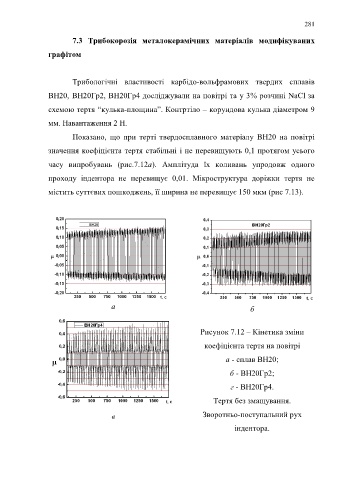

281

7.3 Трибокорозія металокерамічних матеріалів модифікуваних

графітом

Трибологічні властивості карбідо-вольфрамових твердих сплавів

ВН20, ВН20Гр2, ВН20Гр4 досліджували на повітрі та у 3% розчині NaCl за

схемою тертя “кулька-площина”. Контртіло – корундова кулька діаметром 9

мм. Навантаження 2 Н.

Показано, що при терті твердосплавного матеріалу ВН20 на повітрі

значення коефіцієнта тертя стабільні і не перевищують 0,1 протягом усього

часу випробувань (рис.7.12а). Амплітуда їх коливань упродовж одного

проходу індентора не перевищує 0,01. Мікроструктура доріжки тертя не

містить суттєвих пошкоджень, її ширина не перевищує 150 мкм (рис 7.13).

а б

Рисунок 7.12 – Кінетика зміни

коефіцієнта тертя на повітрі

а - сплав ВН20;

б - ВН20Гр2;

г - ВН20Гр4.

Тертя без змащування.

Зворотньо-поступальний рух
в
індентора.
