Page 277 - Microsoft Word - Дисертація_Винар_end

277

а

100
1
10

1
i, мA/cм 2 0,1

2
0,01
1E-3 3
4
5
1E-4
1E-5
-1,0 -0,5 0,0 0,5 1,0

E, B

б

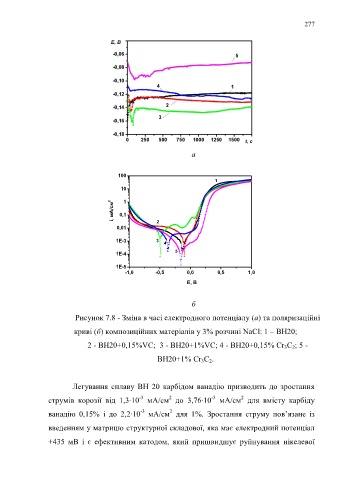

Рисунок 7.8 - Зміна в часі електродного потенціалу (а) та поляризаційні

криві (б) композиційних матеріалів у 3% розчині NaCl: 1 – ВН20;

2 - ВН20+0,15%VC; 3 - ВН20+1%VC; 4 - ВН20+0,15% Cr 3C 2; 5 -

ВН20+1% Cr 3C 2.

Легування сплаву ВН 20 карбідом ванадію призводить до зростання

-3
2
-3
2
струмів корозії від 1,3·10 мА/см до 3,76·10 мА/см для вмісту карбіду
2
-3
ванадію 0,15% і до 2,2·10 мА/см для 1%. Зростання струму пов’язане із
введенням у матрицю структурної складової, яка має електродний потенціал
+435 мВ і є ефективним катодом, який пришвидшує руйнування нікелевої
