Page 279 - Microsoft Word - Дисертація_Винар_end

279

У більш жорстких умовах кислого середовища (рН 2,5) значення

електродних потенціалів для усіх досліджуваних матеріалів зміщуються в

область від’ємних значень порівняно з рН 7: найбільше – у вихідного сплаву

і легованого 0,15% Cr 3C 2. Густина струму корозії збільшується у 2…3 рази.

Найвищу корозійну тривкість досліджуваних матеріалів виявлено у

лужному середовищі з рН 9,9: густина струмів корозії практично всіх сплавів

є нижча, ніж у нейтральному і кислому розчинах. Після витримки зразків у

розчині протягом доби суттєвого зростання струмів не спостерігається. Це

пов’язано зі стійкістю нікелю в лужних середовищах. Найкращі

протикорозійні властивості виявлено у сплаву, легованого 1% Cr 3C 2, у якого

густина струмів корозії у 2…3 рази нижча від інших матеріалів.

б
а

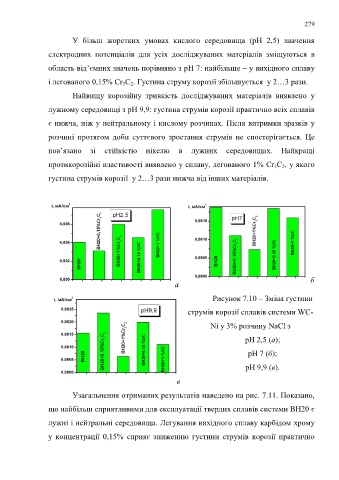

Рисунок 7.10 – Зміна густини

струмів корозії сплавів системи WC-

Ni у 3% розчину NaCl з

рН 2,5 (а);

pH 7 (б);

pH 9,9 (в).

в

Узагальнення отриманих результатів наведено на рис. 7.11. Показано,

що найбільш сприятливими для експлуатації твердих сплавів системи ВН20 є

лужні і нейтральні середовища. Легування вихідного сплаву карбідом хрому

у концентрації 0,15% сприяє зниженню густини струмів корозії практично
