Page 283 - Microsoft Word - Дисертація_Винар_end

283

За тертя у корозійному середовищі нелегованого сплаву ВН20 середнє

значення коефіцієнта тертя залишається стабільним протягом усього часу

випробувань (рис.7.14 а) і не відрізняється від отриманого за умов сухого

тертя (рис.7.12 а). Відмінність полягає у дещо більшій амплітуді осциляції

його значень (Δμ=+0,05). Ширина доріжки тертя ~438 мкм, що утричі вище,

ніж за умов тертя на повітрі (рис. 7.13). Внаслідок постійної активації

поверхні при терті спостерігається зниження її електродного потенціалу

протягом усього часу від -0,14 до -0,175 В зі стабільною швидкістю 0,6 мВ/с

(рис.7.14а, крива 2).

0,4 E, B 0,6 -0,06
1
0,3 -0,07
-0,25 0,4 1
0,2 2 -0,08
-0,09
0,2
0,1
 -0,20  -0,10 E, B
0,0 2 0,0
-0,11
-0,1
-0,15 -0,12
-0,2
-0,2 -0,13
-0,3 -0,10 -0,4 -0,14
500 1000 1500 500 1000 1500 2000
t, c t, c
а б

-0,05
0,3

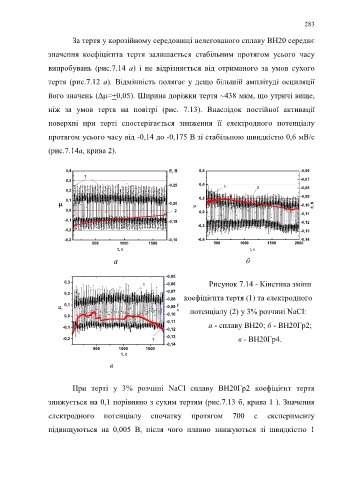

1 -0,06 Рисунок 7.14 - Кінетика зміни
-0,07
0,2
-0,08 коефіцієнта тертя (1) та електродного
0,1
 -0,09 E, B потенціалу (2) у 3% розчині NaCl:
0,0 -0,10
-0,11
-0,1 -0,12 а - сплаву ВН20; б - ВН20Гр2;

-0,13
-0,2 2 в - ВН20Гр4.
-0,14
500 1000 1500
t, c
в

При терті у 3% розчині NaCl сплаву ВН20Гр2 коефіцієнт тертя

знижується на 0,1 порівняно з сухим тертям (рис.7.13 б, крива 1 ). Значення
електродного потенціалу спочатку протягом 700 с експерименту

підвищуються на 0,005 В, після чого плавно знижуються зі швидкістю 1
