Page 288 - Microsoft Word - Дисертація_Винар_end

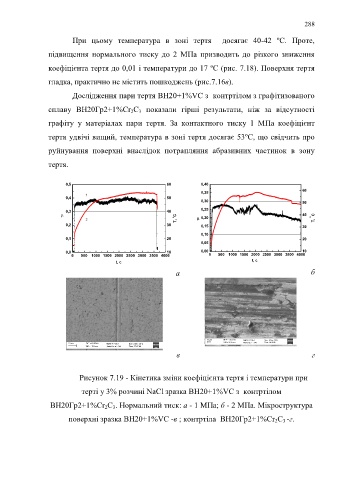

288

При цьому температура в зоні тертя досягає 40-42 ºС. Проте,

підвищення нормального тиску до 2 МПа призводить до різкого зниження

коефіцієнта тертя до 0,01 і температури до 17 ºС (рис. 7.18). Поверхня тертя

гладка, практично не містить пошкоджень (рис.7.16в).

Дослідження пари тертя ВН20+1%VC з контртілом з графітизованого

сплаву ВН20Гр2+1%Cr 2C 3 показали гірші результати, ніж за відсутності

графіту у матеріалах пари тертя. За контактного тиску 1 МПа коефіцієнт

тертя удвічі вищий, температура в зоні тертя досягає 53ºС, що свідчить про

руйнування поверхні внаслідок потрапляння абразивних частинок в зону

тертя.

0,5 60 0,40
60
0,35
1
0,4 50
0,30 50
0,25
0,3 40
 40 o C
2 T, o C  0,20 T,
0,2 30 0,15 30
0,10
0,1 20 20
0,05
0,0 10 0,00 10
0 500 1000 1500 2000 2500 3000 3500 4000 0 500 1000 1500 2000 2500 3000 3500 4000
t, c
t, c
а б

в г

Рисунок 7.19 - Кінетика зміни коефіцієнта тертя і температури при

терті у 3% розчині NaCl зразка ВН20+1%VC з контртілом

ВН20Гр2+1%Cr 2C 3. Нормальний тиск: а - 1 МПа; б - 2 МПа. Мікроструктура

поверхні зразка ВН20+1%VC -в ; контртіла ВН20Гр2+1%Cr 2C 3 -г.
