Page 289 - Microsoft Word - Дисертація_Винар_end

289

Це підтверджують стрибки коефіцієнта тертя і температури в зоні

тертя при збільшенні нормального тиску до 2 МПа (рис. 7.19 б). На поверхні

тертя контртіла виявлено підвищену концентрацію графіту і численні

пошкодження внаслідок викришування зерен біля графітових включень

(рис.7.19г).

На рис.7.20 наведено масовий знос досліджуваних пар тертя.

Виявлено, що зношування пари ВН20+1%VC / ВН20+1%Cr 2C 3 мінімальне.

Контртiло I Контртiло II
2
m, г/см
ВН20+1%Сr C ВН20Гр2+1%Сr C
2 3 2 3
0,0030
0,0025
0,0020 ВН20+1%VC

0,0015 ВН20Гр2+1%Cr 2 C 3

0,0010 ВН20+1%Сr 2 C 3 ВН20+1%VC
0,0005

0,0000

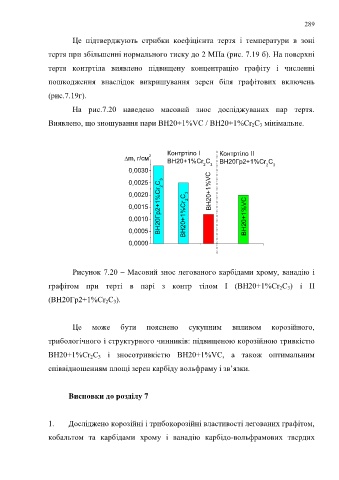

Рисунок 7.20 – Масовий знос легованого карбідами хрому, ванадію і

графітом при терті в парі з контр тілом І (ВН20+1%Cr 2C 3) і ІІ

(ВН20Гр2+1%Cr 2C 3).

Це може бути пояснено сукупним впливом корозійного,

трибологічного і структурного чинників: підвищеною корозійною тривкістю

ВН20+1%Cr 2C 3 і зносотривкістю ВН20+1%VC, а також оптимальним

співвідношенням площі зерен карбіду вольфраму і зв’язки.

Висновки до розділу 7

1. Досліджено корозійні і трибокорозійні властивості легованих графітом,

кобальтом та карбідами хрому і ванадію карбідо-вольфрамових твердих
