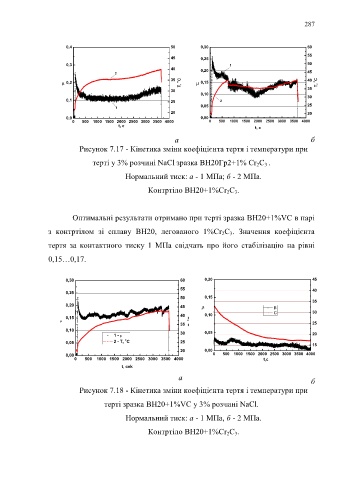

Page 287 - Microsoft Word - Дисертація_Винар_end

287

0,4 50 0,30 60
55
45 0,25
0,3 1 50
40 0,20
2 45
35 40
 0,2 T, o C  0,15 T, o C
30 35
0,10
30
0,1 25 2
0,05 25
1
20 20
0,0 0,00
0 500 1000 1500 2000 2500 3000 3500 4000 0 500 1000 1500 2000 2500 3000 3500 4000
t, c
t, c
а б
Рисунок 7.17 - Кінетика зміни коефіцієнта тертя і температури при

терті у 3% розчині NaCl зразка ВН20Гр2+1% Cr 2C 3 .

Нормальний тиск: а - 1 МПа; б - 2 МПа.

Контртіло ВН20+1%Cr 2C 3.

Оптимальні результати отримано при терті зразка ВН20+1%VC в парі

з контртілом зі сплаву ВН20, легованого 1%Cr 2C 3. Значення коефіцієнта

тертя за контактного тиску 1 МПа свідчать про його стабілізацію на рівні

0,15…0,17.

0,30 60 0,20 45
55 40
0,25
50 0,15
35
0,20 45  B
C 30
40 0,10 o
0,15
 T, o C
35 25
0,10 0,05
1 -  30 20
o
0,05 2 - T, C 25
15
20 0,00
0,00 0 500 1000 1500 2000 2500 3000 3500 4000
0 500 1000 1500 2000 2500 3000 3500 4000 t,c
t, cek

а
б
Рисунок 7.18 - Кінетика зміни коефіцієнта тертя і температури при

терті зразка ВН20+1%VC у 3% розчині NaCl.

Нормальний тиск: а - 1 МПа, б - 2 МПа.

Контртіло ВН20+1%Cr 2C 3.
