Page 290 - Microsoft Word - Дисертація_Винар_end

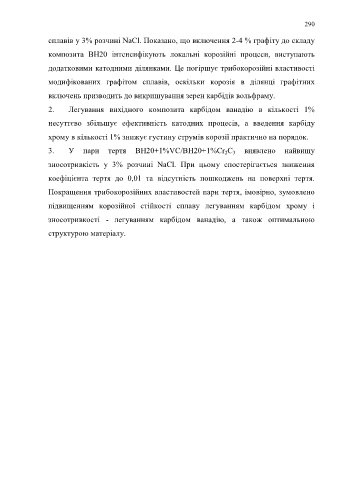

290

сплавів у 3% розчині NaCl. Показано, що включення 2-4 % графіту до складу

композита ВН20 інтенсифікують локальні корозійні процеси, виступають

додатковими катодними ділянками. Це погіршує трибокорозійні властивості

модифікованих графітом сплавів, оскільки корозія в ділянці графітних

включень призводить до викришування зерен карбідів вольфраму.

2. Легування вихідного композита карбідом ванадію в кількості 1%

несуттєво збільшує ефективність катодних процесів, а введення карбіду

хрому в кількості 1% знижує густину струмів корозії практично на порядок.

3. У пари тертя ВН20+1%VC/ВН20+1%Cr 2C 3 виявлено найвищу

зносотривкість у 3% розчині NaCl. При цьому спостерігається зниження

коефіцієнта тертя до 0,01 та відсутність пошкоджень на поверхні тертя.

Покращення трибокорозійних властивостей пари тертя, імовірно, зумовлено

підвищенням корозійної стійкості сплаву легуванням карбідом хрому і

зносотривкості - легуванням карбідом ванадію, а також оптимальною
структурою матеріалу.
