Page 295 - Microsoft Word - Дисертація_Винар_end

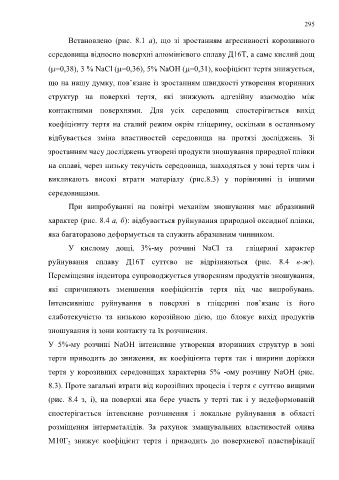

295

Встановлено (рис. 8.1 а), що зі зростанням агресивності корозивного

середовища відносно поверхні алюмінієвого сплаву Д16Т, а саме кислий дощ

(=0,38), 3 % NaCl (=0,36), 5% NaOH (=0,31), коефіцієнт тертя знижується,

що на нашу думку, пов’язане із зростанням швидкості утворення вторинних
структур на поверхні тертя, які знижують адгезійну взаємодію між

контактними поверхнями. Для усіх середовищ спостерігається вихід
коефіцієнту тертя на сталий режим окрім гліцерину, оскільки в останньому

відбувається зміна властивостей середовища на протязі досліджень. Зі

зростанням часу досліджень утворені продукти зношування природної плівки

на сплаві, через низьку текучість середовища, знаходяться у зоні тертя чим і

викликають високі втрати матеріалу (рис.8.3) у порівнянні із іншими

середовищами.

При випробуванні на повітрі механізм зношування має абразивний

характер (рис. 8.4 а, б): відбувається руйнування природної оксидної плівки,

яка багаторазово деформується та служить абразивним чинником.

У кислому дощі, 3%-му розчині NaCl та гліцерині характер

руйнування сплаву Д16Т суттєво не відрізняються (рис. 8.4 в-ж).

Переміщення індентора супроводжується утворенням продуктів зношування,

які спричиняють зменшення коефіцієнтів тертя під час випробувань.

Інтенсивніше руйнування в поверхні в гліцерині пов’язане із його

слаботекучістю та низькою корозійною дією, що блокує вихід продуктів

зношування із зони контакту та їх розчинення.

У 5%-му розчині NaOH інтенсивне утворення вторинних структур в зоні

тертя приводить до зниження, як коефіцієнта тертя так і ширини доріжки

тертя у корозивних середовищах характерна 5% -ому розчину NaOH (рис.

8.3). Проте загальні втрати від корозійних процесів і тертя є суттєво вищими

(рис. 8.4 з, і), на поверхні яка бере участь у терті так і у недеформованій

спостерігається інтенсивне розчинення і локальне руйнування в області

розміщення інтерметалідів. За рахунок змащувальних властивостей олива

М10Г 2 знижує коефіцієнт тертя і приводить до поверхневої пластифікації
