Page 292 - Microsoft Word - Дисертація_Винар_end

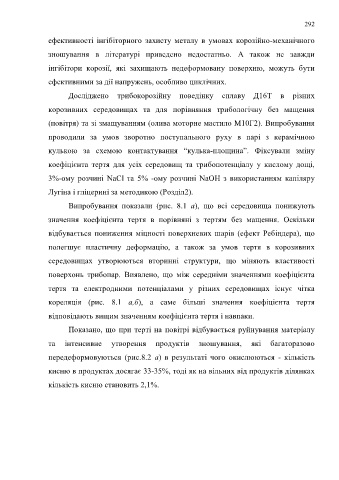

292

ефективності інгібіторного захисту металу в умовах корозійно-механічного

зношування в літературі приведено недостатньо. А також не завжди

інгібітори корозії, які захищають недеформовану поверхню, можуть бути

ефективними за дії напружень, особливо циклічних.

Досліджено трибокорозійну поведінку сплаву Д16Т в різних

корозивних середовищах та для порівняння трибологічну без мащення

(повітря) та зі змащуванням (олива моторне мастило М10Г2). Випробування

проводили за умов зворотно поступального руху в парі з керамічною

кулькою за схемою контактування “кулька-площина”. Фіксували зміну

коефіцієнта тертя для усіх середовищ та трибопотенціалу у кислому дощі,

3%-ому розчині NaCl та 5% -ому розчині NaOH з використанням капіляру

Лугіна і гліцерині за методикою (Розділ2).

Випробування показали (рис. 8.1 а), що всі середовища понижують

значення коефіцієнта тертя в порівняні з тертям без мащення. Оскільки
відбувається пониження міцності поверхневих шарів (ефект Ребіндера), що

полегшує пластичну деформацію, а також за умов тертя в корозивних
середовищах утворюються вторинні структури, що міняють властивості

поверхонь трибопар. Виявлено, що між середніми значеннями коефіцієнта

тертя та електродними потенціалами у різних середовищах існує чітка

кореляція (рис. 8.1 а,б), а саме більші значення коефіцієнта тертя

відповідають вищим значенням коефіцієнта тертя і навпаки.

Показано, що при терті на повітрі відбувається руйнування матеріалу

та інтенсивне утворення продуктів зношування, які багаторазово

передеформовуються (рис.8.2 а) в результаті чого окислюються - кількість

кисню в продуктах досягає 33-35%, тоді як на вільних від продуктів ділянках

кількість кисню становить 2,1%.
