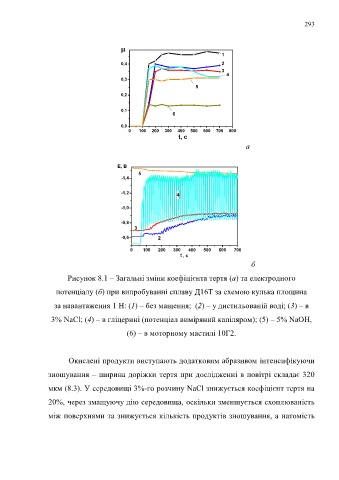

Page 293 - Microsoft Word - Дисертація_Винар_end
P. 293
293
1
0,4 2
3
4
0,3
5
0,2
0,1
6
0,0
0 100 200 300 400 500 600 700 800
t, c
а
E, В
5
-1,4
-1,2
4
-1,0
-0,8
3
-0,6 2
0 100 200 300 400 500 600 700
t , c
б
Рисунок 8.1 – Загальні зміни коефіцієнта тертя (а) та електродного
потенціалу (б) при випробуванні сплаву Д16Т за схемою кулька площина
за навантаження 1 Н: (1) – без мащення; (2) – у дистильованій воді; (3) – в
3% NaCl; (4) – в гліцерині (потенціал виміряний капіляром); (5) – 5% NaOH,
(6) – в моторному мастилі 10Г2.
Окислені продукти виступають додатковим абразивом інтенсифікуючи
зношування – ширина доріжки тертя при дослідженні в повітрі складає 320
мкм (8.3). У середовищі 3%-го розчину NaCl знижується коефіцієнт тертя на
20%, через змащуючу дію середовища, оскільки зменшується схоплюваність
між поверхнями та знижується кількість продуктів зношування, а натомість
