Page 294 - Microsoft Word - Дисертація_Винар_end
P. 294

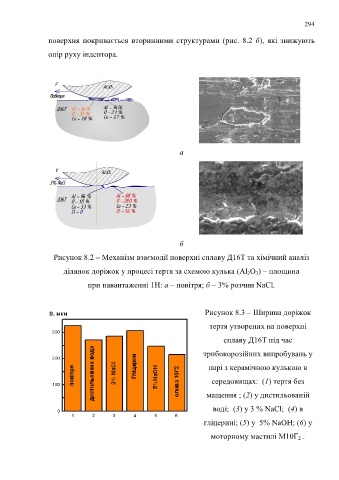

294
поверхня покривається вторинними структурами (рис. 8.2 б), які знижують
опір руху індентора.
а
б
Рисунок 8.2 – Механізм взаємодії поверхні сплаву Д16Т та хімічний аналіз
ділянок доріжок у процесі тертя за схемою кулька (Al 2O 3) – площина
при навантаженні 1Н: а – повітря; б – 3% розчин NaCl.
Рисунок 8.3 – Ширина доріжок
тертя утворених на поверхні
сплаву Д16Т під час
трибокорозійних випробувань у
парі з керамічною кулькою в
середовищах: (1) тертя без
мащення ; (2) у дистильованій
воді; (3) у 3 % NaCl; (4) в
гліцерині; (5) у 5% NaOH; (6) у
моторному мастилі М10Г 2 .
