Page 79 - Dys

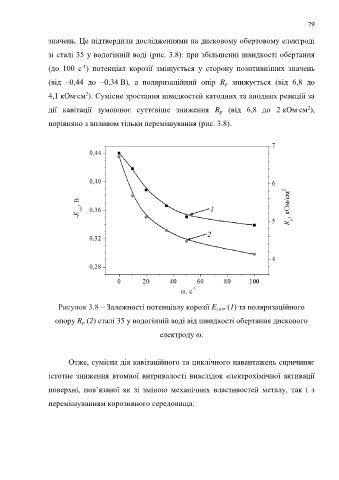

79

значень. Це підтвердили дослідженнями на дисковому обертовому електроді

зі сталі 35 у водогінній воді (рис. 3.8): при збільшенні швидкості обертання

-1
(до 100 с ) потенціал корозії зміщується у сторону позитивніших значень
(від –0,44 до –0,34 В), а поляризаційний опір R p знижується (від 6,8 до

2
4,1 кОм∙см ). Сумісне зростання швидкостей катодних та анодних реакцій за
дії кавітації зумовлює суттєвіше зниження R p (від 6,8 до 2 кОм∙см ),
2
порівняно з впливом тільки перемішування (рис. 3.8).

Рисунок 3.8 – Залежності потенціалу корозії E corr (1) та поляризаційного

опору R p (2) сталі 35 у водогінній воді від швидкості обертання дискового

електроду ɷ.

Отже, сумісна дія кавітаційного та циклічного навантажень спричиняє

істотне зниження втомної витривалості внаслідок електрохімічної активації

поверхні, пов’язаної як зі зміною механічних властивостей металу, так і з

перемішуванням корозивного середовища.
