Page 78 - Dys

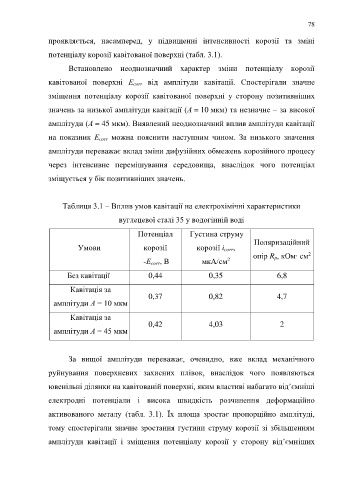

78

проявляється, насамперед, у підвищенні інтенсивності корозії та зміні

потенціалу корозії кавітованої поверхні (табл. 3.1).

Встановлено неоднозначний характер зміни потенціалу корозії

кавітованої поверхні Е corr від амплітуди кавітації. Спостерігали значне

зміщення потенціалу корозії кавітованої поверхні у сторону позитивніших

значень за низької амплітуди кавітації (А = 10 мкм) та незначне – за високої

амплітуди (А = 45 мкм). Виявлений неоднозначний вплив амплітуди кавітації

на показник Е corr можна пояснити наступним чином. За низького значення

амплітуди переважає вклад зміни дифузійних обмежень корозійного процесу

через інтенсивне перемішування середовища, внаслідок чого потенціал

зміщується у бік позитивніших значень.

Таблиця 3.1 – Вплив умов кавітації на електрохімічні характеристики

вуглецевої сталі 35 у водогінній воді

Потенціал Густина струму
Поляризаційний
Умови корозії корозії i corr,
2
опір R p, кОм∙ см
2
-Е corr, В мкА/см
Без кавітації 0,44 0,35 6,8

Кавітація за
0,37 0,82 4,7
амплітуди А = 10 мкм

Кавітація за
0,42 4,03 2
амплітуди А = 45 мкм

За вищої амплітуди переважає, очевидно, вже вклад механічного

руйнування поверхневих захисних плівок, внаслідок чого появляються

ювенільні ділянки на кавітованій поверхні, яким властиві набагато від’ємніші

електродні потенціали і висока швидкість розчинення деформаційно

активованого металу (табл. 3.1). Їх площа зростає пропорційно амплітуді,

тому спостерігали значне зростання густини струму корозії зі збільшенням

амплітуди кавітації і зміщення потенціалу корозії у сторону від’ємніших
