Page 80 - Dys

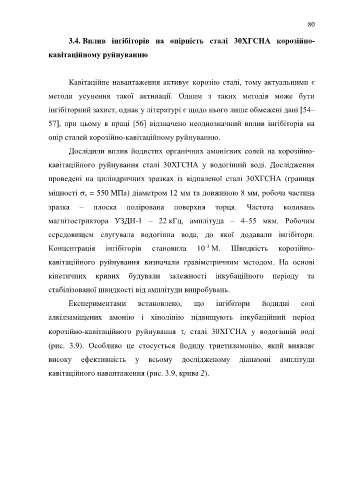

80

3.4. Вплив інгібіторів на опірність сталі 30ХГСНА корозійно-

кавітаційному руйнуванню

Кавітаційне навантаження активує корозію сталі, тому актуальними є

методи усунення такої активації. Одним з таких методів може бути

інгібіторний захист, однак у літературі є щодо нього лише обмежені дані [54–

57], при цьому в праці [56] відзначено неоднозначний вплив інгібіторів на

опір сталей корозійно-кавітаційному руйнуванню.

Дослідили вплив йодистих органічних амонієвих солей на корозійно-

кавітаційного руйнування сталі 30ХГСНА у водогінній воді. Дослідження

проведені на циліндричних зразках із відпаленої сталі 30ХГСНА (границя

міцності  в = 550 MПa) діаметром 12 мм та довжиною 8 мм, робоча частина

зразка – плоска полірована поверхня торця. Частота коливань

магнітостриктора УЗДН-1 – 22 кГц, амплітуда – 4–55 мкм. Робочим

середовищем слугувала водогінна вода, до якої додавали інгібітори.

-3
Концентрація інгібіторів становила 10 M. Швидкість корозійно-
кавітаційного руйнування визначали гравіметричним методом. На основі

кінетичних кривих будували залежності інкубаційного періоду та
стабілізованої швидкості від амплітуди випробувань.

Експериментами встановлено, що інгібітори йодидні солі
алкілзаміщених амонію і хінолінію підвищують інкубаційний період

корозійно-кавітаційного руйнування  і сталі 30ХГСНА у водогінній воді

(рис. 3.9). Особливо це стосується йодиду триетиламонію, який виявляє

високу ефективність у всьому дослідженому діапазоні амплітуди

кавітаційного навантаження (рис. 3.9, крива 2).
