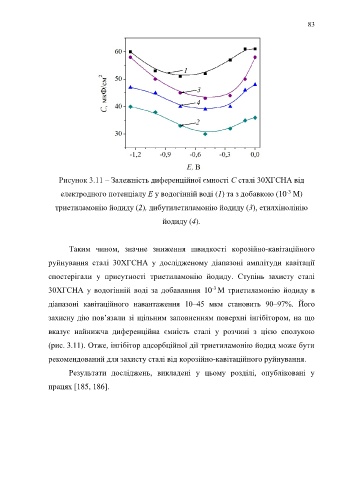

Page 83 - Dys

83

Рисунок 3.11 – Залежність диференційної ємності С сталі 30ХГСНА від

-3
електродного потенціалу Е у водогінній воді (1) та з добавкою (10 M)
триетиламонію йодиду (2), дибутилетиламонію йодиду (3), етилхінолінію

йодиду (4).

Таким чином, значне зниження швидкості корозійно-кавітаційного

руйнування сталі 30ХГСНА у дослідженому діапазоні амплітуди кавітації

спостерігали у присутності триетиламонію йодиду. Ступінь захисту сталі
-3
30ХГСНА у водогінній воді за добавляння 10 M триетиламонію йодиду в

діапазоні кавітаційного навантаження 10–45 мкм становить 90–97%. Його

захисну дію пов’язали зі щільним заповненням поверхні інгібітором, на що

вказує найнижча диференційна ємність сталі у розчині з цією сполукою

(рис. 3.11). Отже, інгібітор адсорбційної дії триетиламонію йодид може бути

рекомендований для захисту сталі від корозійно-кавітаційного руйнування.

Результати досліджень, викладені у цьому розділі, опубліковані у

працях [185, 186].
