Page 77 - Dys
P. 77
77

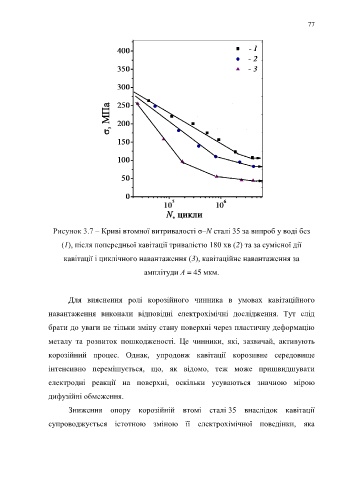

Рисунок 3.7 – Криві втомної витривалості σ–N сталі 35 за випроб у воді без
(1), після попередньої кавітації тривалістю 180 хв (2) та за сумісної дії
кавітації і циклічного навантаження (3), кавітаційне навантаження за
амплітуди А = 45 мкм.
Для вияснення ролі корозійного чинника в умовах кавітаційного
навантаження виконали відповідні електрохімічні дослідження. Тут слід
брати до уваги не тільки зміну стану поверхні через пластичну деформацію
металу та розвиток пошкодженості. Це чинники, які, зазвичай, активують
корозійний процес. Однак, упродовж кавітації корозивне середовище
інтенсивно перемішується, що, як відомо, теж може пришвидшувати
електродні реакції на поверхні, оскільки усуваються значною мірою
дифузійні обмеження.
Зниження опору корозійній втомі сталі 35 внаслідок кавітації
супроводжується істотною зміною її електрохімічної поведінки, яка
