Page 137 - Dys

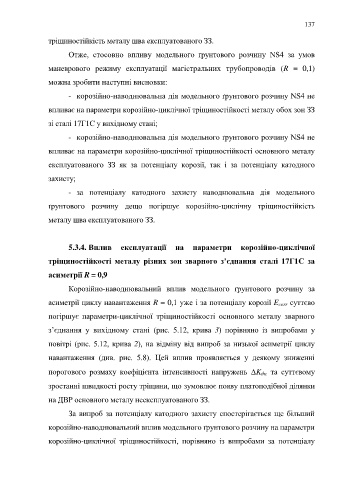

137

тріщиностійкість металу шва експлуатованого ЗЗ.

Отже, стосовно впливу модельного ґрунтового розчину NS4 за умов

маневрового режиму експлуатації магістральних трубопроводів (R = 0,1)

можна зробити наступні висновки:

- корозійно-наводнювальна дія модельного ґрунтового розчину NS4 не

впливає на параметри корозійно-циклічної тріщиностійкості металу обох зон ЗЗ

зі сталі 17Г1С у вихідному стані;

- корозійно-наводнювальна дія модельного ґрунтового розчину NS4 не

впливає на параметри корозійно-циклічної тріщиностійкості основного металу

експлуатованого ЗЗ як за потенціалу корозії, так і за потенціалу катодного

захисту;

- за потенціалу катодного захисту наводнювальна дія модельного

ґрунтового розчину дещо погіршує корозійно-циклічну тріщиностійкість

металу шва експлуатованого ЗЗ.

5.3.4. Вплив експлуатації на параметри корозійно-циклічної

тріщиностійкості металу різних зон зварного з’єднання сталі 17Г1С за

асиметрії R = 0,9

Корозійно-наводнювальний вплив модельного ґрунтового розчину за

асиметрії циклу навантаження R = 0,1 уже і за потенціалу корозії E corr суттєво

погіршує параметри-циклічної тріщиностійкості основного металу зварного

з’єднання у вихідному стані (рис. 5.12, крива 3) порівняно із випробами у

повітрі (рис. 5.12, крива 2), на відміну від випроб за низької асиметрії циклу

навантаження (див. рис. 5.8). Цей вплив проявляється у деякому зниженні

порогового розмаху коефіцієнта інтенсивності напружень K thс та суттєвому

зростанні швидкості росту тріщини, що зумовлює появу платоподібної ділянки

на ДВР основного металу неексплуатованого ЗЗ.

За випроб за потенціалу катодного захисту спостерігається ще більший

корозійно-наводнювальний вплив модельного ґрунтового розчину на параметри

корозійно-циклічної тріщиностійкості, порівняно із випробами за потенціалу
