132

захисту спостерігається його негативний вплив на ріст корозійно-втомної

тріщини тільки у припороговій області ДВР (рис. 5.9). За цих умов випроб

отримали суттєве зниження значення порогового розмаху K thс, порівняно із

випробами за потенціалу корозії (табл. 5.6). Аналогічний негативний ефект

катодної поляризації у припороговій області ДВР спостерігали і за випроб

металу шва.

10 -7

da/dN, м/цикл 10 -8

10 -9 4
3

1
10 -10 2
6 10 20 30 40

K, MПa·м 1/2

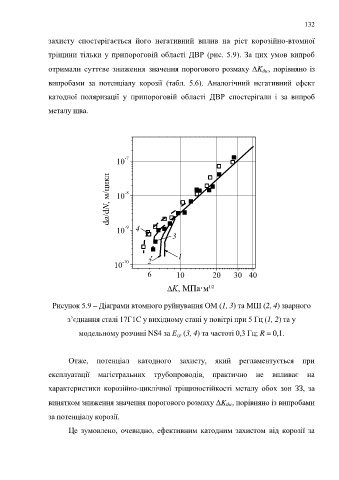

Рисунок 5.9 – Діаграми втомного руйнування ОМ (1, 3) та МШ (2, 4) зварного

з’єднання сталі 17Г1С у вихідному стані у повітрі при 5 Гц (1, 2) та у

модельному розчині NS4 за Е ср (3, 4) та частоті 0,3 Гц; R = 0,1.

Отже, потенціал катодного захисту, який регламентується при

експлуатації магістральних трубопроводів, практично не впливає на

характеристики корозійно-циклічної тріщиностійкості металу обох зон ЗЗ, за

винятком зниження значення порогового розмаху K thс, порівняно із випробами

за потенціалу корозії.

Це зумовлено, очевидно, ефективним катодним захистом від корозії за
