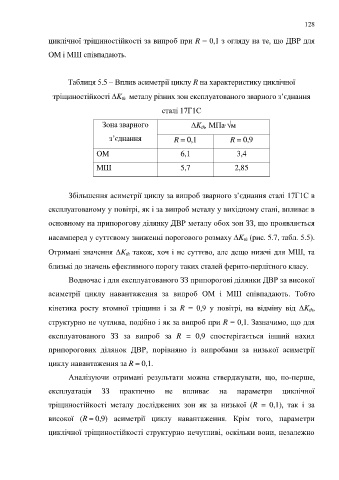

Page 128 - Dys
P. 128

128

                  циклічної тріщиностійкості за випроб при R = 0,1 з огляду на те, що ДВР для

                  ОМ і МШ співпадають.



                         Таблиця 5.5 – Вплив асиметрії циклу R на характеристику циклічної

                    тріщиностійкості K th  металу різних зон експлуатованого зварного з’єднання

                                                          сталі 17Г1С

                                     Зона зварного                  K th, МПа∙м

                                       з’єднання              R = 0,1             R = 0,9


                                   ОМ                           6,1                 3,4

                                   МШ                           5,7                2,85



                         Збільшення асиметрії циклу за випроб зварного з’єднання сталі 17Г1С в

                  експлуатованому у повітрі, як і за випроб металу у вихідному стані, впливає в

                  основному на припорогову ділянку ДВР металу обох зон ЗЗ, що проявляється

                  насамперед у суттєвому зниженні порогового розмаху K th (рис. 5.7, табл. 5.5).

                  Отримані значення K th також, хоч і не суттєво, але дещо нижчі для МШ, та

                  близькі до значень ефективного порогу таких сталей ферито-перлітного класу.

                         Водночас і для експлуатованого ЗЗ припорогові ділянки ДВР за високої

                  асиметрії  циклу  навантаження  за  випроб  ОМ  і  МШ  співпадають.  Тобто

                  кінетика  росту  втомної  тріщини  і  за  R  =  0,9  у  повітрі,  на  відміну  від  K th,


                  структурно не чутлива, подібно і як за випроб при R = 0,1. Зазначимо, що для

                  експлуатованого  ЗЗ  за  випроб  за  R  =  0,9  спостерігається  інший  нахил

                  припорогових  ділянок  ДВР,  порівняно  із  випробами  за  низької  асиметрії

                  циклу навантаження за R = 0,1.

                         Аналізуючи  отримані  результати  можна  стверджувати,  що,  по-перше,

                  експлуатація       ЗЗ    практично       не    впливає      на    параметри  циклічної

                  тріщиностійкості  металу  досліджених  зон  як  за  низької  (R  =  0,1),  так  і  за

                  високої  (R = 0,9)  асиметрії  циклу  навантаження.  Крім  того,  параметри

                  циклічної тріщиностійкості структурно нечутливі, оскільки вони, незалежно
   123   124   125   126   127   128   129   130   131   132   133
