Page 125 - Dys

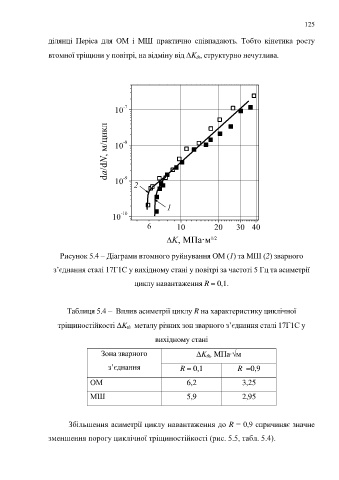

125

ділянці Періса для ОМ і МШ практично співпадають. Тобто кінетика росту

втомної тріщини у повітрі, на відміну від K th, структурно нечутлива.

10 -7

da/dN, м/цикл 10 -8

10 -9 2

1
10 -10
6 10 20 30 40

K, MПa·м 1/2

Рисунок 5.4 – Діаграми втомного руйнування ОМ (1) та МШ (2) зварного

з’єднання сталі 17Г1С у вихідному стані у повітрі за частоті 5 Гц та асиметрії

циклу навантаження R = 0,1.

Таблиця 5.4 – Вплив асиметрії циклу R на характеристику циклічної

тріщиностійкості K th металу різних зон зварного з’єднання сталі 17Г1С у

вихідному стані

Зона зварного K th, МПа∙м

з’єднання R = 0,1 R =0,9

ОМ 6,2 3,25

МШ 5,9 2,95

Збільшення асиметрії циклу навантаження до R = 0,9 спричиняє значне

зменшення порогу циклічної тріщиностійкості (рис. 5.5, табл. 5.4).
