перевищення регламентованого рівня потенціалу катодного захисту на

тривало експлуатованих трубопроводах. А також, з іншого боку, вказує на

визначальну роль експлуатаційної деградації металу зварного з’єднання, яка,

з огляду на отримані результати, найінтенсивніше протікає у МШ.

25 - 1 25 - 1
- 2 - 2

20 20

15 15 схильність до КСР
, % схильність до КСР , %

10 10

5 5

0 0 ОМ ЗТВ МШ
ОМ ЗТВ МШ

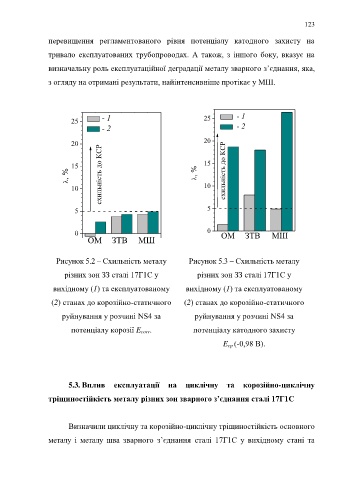

Рисунок 5.2 – Схильність металу Рисунок 5.3 – Схильність металу

різних зон ЗЗ сталі 17Г1С у різних зон ЗЗ сталі 17Г1С у

вихідному (1) та експлуатованому вихідному (1) та експлуатованому

(2) станах до корозійно-статичного (2) станах до корозійно-статичного

руйнування у розчині NS4 за руйнування у розчині NS4 за

потенціалу корозії E corr. потенціалу катодного захисту

E cp (-0,98 В).

5.3. Вплив експлуатації на циклічну та корозійно-циклічну

тріщиностійкість металу різних зон зварного з’єднання сталі 17Г1С

Визначили циклічну та корозійно-циклічну тріщиностійкість основного

металу і металу шва зварного з’єднання сталі 17Г1С у вихідному стані та
