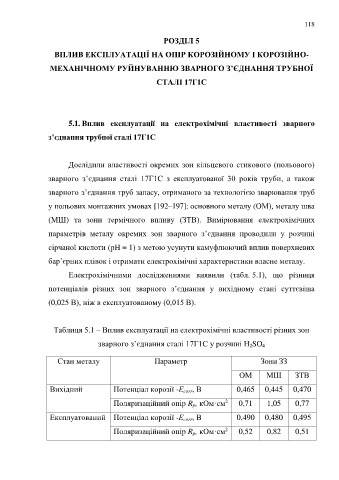

Page 118 - Dys

118

РОЗДІЛ 5

ВПЛИВ ЕКСПЛУАТАЦІЇ НА ОПІР КОРОЗІЙНОМУ І КОРОЗІЙНО-

МЕХАНІЧНОМУ РУЙНУВАННЮ ЗВАРНОГО З’ЄДНАННЯ ТРУБНОЇ

СТАЛІ 17Г1С

5.1. Вплив експлуатації на електрохімічні властивості зварного

з’єднання трубної сталі 17Г1С

Дослідили властивості окремих зон кільцевого стикового (польового)

зварного з’єднання сталі 17Г1С з експлуатованої 30 років труби, а також

зварного з’єднання труб запасу, отриманого за технологією зварювання труб

у польових монтажних умовах [192–197]: основного металу (ОМ), металу шва

(МШ) та зони термічного впливу (ЗТВ). Вимірювання електрохімічних

параметрів металу окремих зон зварного з’єднання проводили у розчині

сірчаної кислоти (рН = 1) з метою усунути камуфлюючий вплив поверхневих

бар’єрних плівок і отримати електрохімічні характеристики власне металу.

Електрохімічними дослідженнями виявили (табл. 5.1), що різниця

потенціалів різних зон зварного з’єднання у вихідному стані суттєвіша

(0,025 В), ніж в експлуатованому (0,015 В).

Таблиця 5.1 – Вплив експлуатації на електрохімічні властивості різних зон

зварного з’єднання сталі 17Г1С у розчині H 2SO 4

Стан металу Параметр Зони ЗЗ

ОМ МШ ЗТВ

Вихідний Потенціал корозії -Е corr, В 0,465 0,445 0,470

2
Поляризаційний опір R p, кОм·cм 0,71 1,05 0,77
Експлуатований Потенціал корозії -Е corr, В 0,490 0,480 0,495

2
Поляризаційний опір R p, кОм·cм 0,52 0,82 0,51
